DF 075 – DF 22 : dépoussiéreur industriel compact triphasé, jusqu'à 1 400 m³/h, filtre classe M

Capter à la source, pas nettoyer après

Le DF 075 – DF 22 est un dépoussiéreur industriel, une catégorie distincte de l'aspirateur classique. La différence n'est pas de degré mais de fonction.

Un aspirateur travaille en dépression forte et faible débit : il arrache la matière déjà déposée sur une surface. Un dépoussiéreur fait l'inverse. Il travaille en débit très élevé et dépression modérée, parce que sa mission est de capturer des particules déjà en suspension dans l'air, avant qu'elles ne se répandent dans l'atelier et n'atteignent les voies respiratoires des opérateurs.

C'est le principe de l'aspiration à la source. On place la bouche de captage au plus près du point d'émission, meulage, ponçage, découpe, transvasement de poudre, et le flux d'air entraîne la poussière dès sa formation. La poussière qui n'est jamais dispersée n'a pas besoin d'être nettoyée ensuite.

Ventilateur triphasé, deux niveaux de puissance

L'aspiration est assurée par un ventilateur électrique triphasé en 400 V. Deux modèles couvrent la gamme.

Le DF 075 développe 0,75 kW (1 CV), pour un débit allant jusqu'à 800 m³/h selon la configuration de raccordement. Il répond aux postes uniques et aux applications de captage localisé.

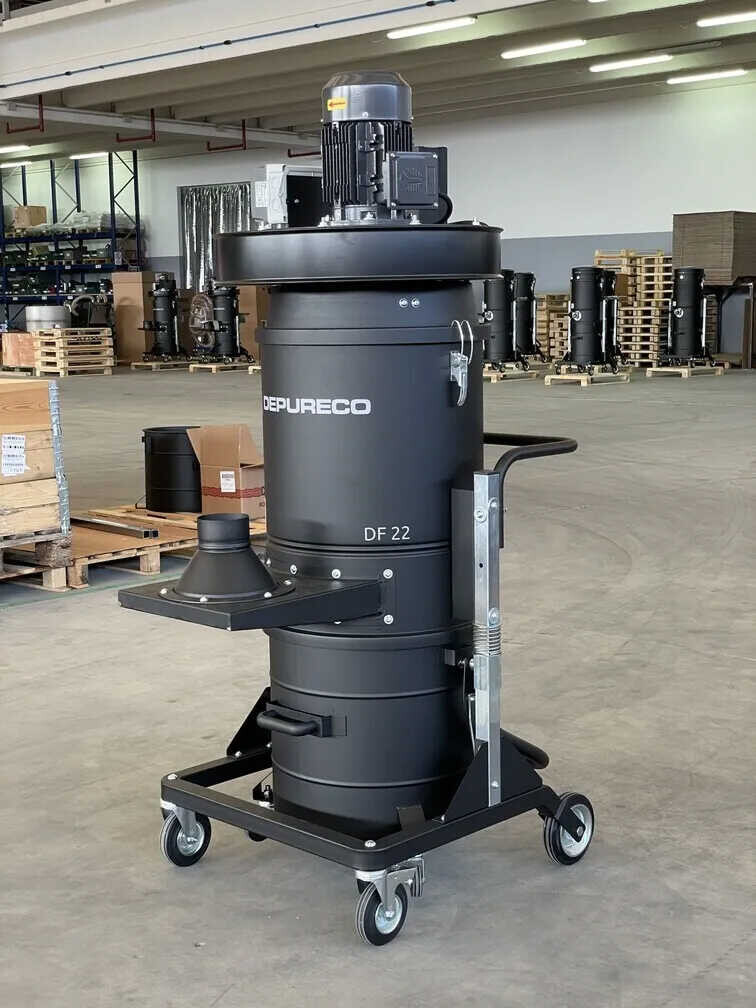

Le DF 22 développe 2,2 kW (3 CV), pour un débit atteignant 1 400 m³/h. Il permet de couvrir des sections de captage plus larges, des bras plus longs, ou plusieurs points de prélèvement.

Les deux machines restent remarquablement discrètes acoustiquement : 70 dB(A) pour le DF 075, 73 dB(A) pour le DF 22. Sur un équipement destiné à fonctionner en permanence à côté d'un opérateur, c'est un critère de conditions de travail au moins aussi important que le débit.

Débit et diamètre de raccordement

La particularité de cette gamme est qu'elle se configure selon le diamètre de raccordement retenu. Chaque diamètre modifie le couple débit/dépression obtenu.

Le DF 075 accepte des raccordements en Ø 70, 100 ou 120 mm, le DF 22 en Ø 100, 120 ou 150 mm. Plus le diamètre est important, plus le débit d'air augmente, au prix d'une dépression disponible plus faible.

Le choix se fait selon l'application. Un diamètre réduit et une dépression plus élevée conviennent aux captages ponctuels sur outil ou sur buse étroite. Un grand diamètre et un débit maximal conviennent aux hottes larges, aux bras articulés déployés ou aux enceintes de captage. Ce point mérite d'être arbitré avec le fournisseur en fonction de l'installation réelle.

Filtration classe M

La filtration est assurée par un filtre en étoile en polyester de classe M (EN 60335-2-69), avec 24 000 cm² de surface filtrante et une rétention à 1 micron. La géométrie en étoile garantit le passage de l'air même lorsque le média se charge, ce qui est essentiel sur un dépoussiéreur où toute perte de débit se traduit immédiatement par une baisse d'efficacité de captage.

Le décolmatage se fait par secouage manuel.

Bras d'aspiration ou raccordement direct

C'est le point qui détermine le mode d'installation, et deux configurations sont proposées.

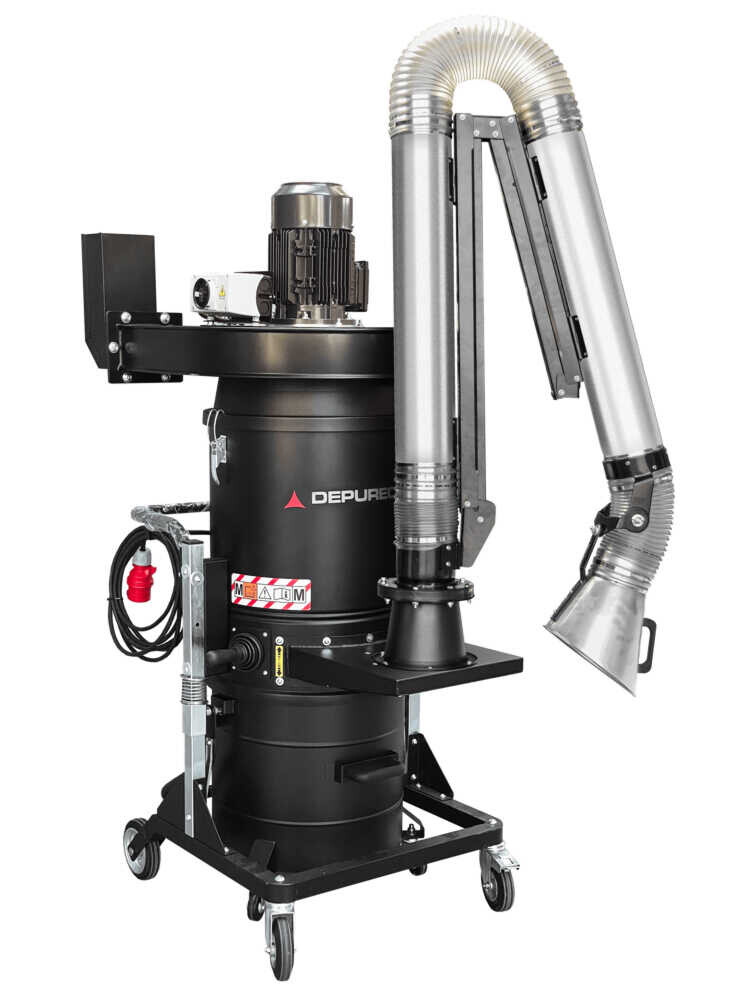

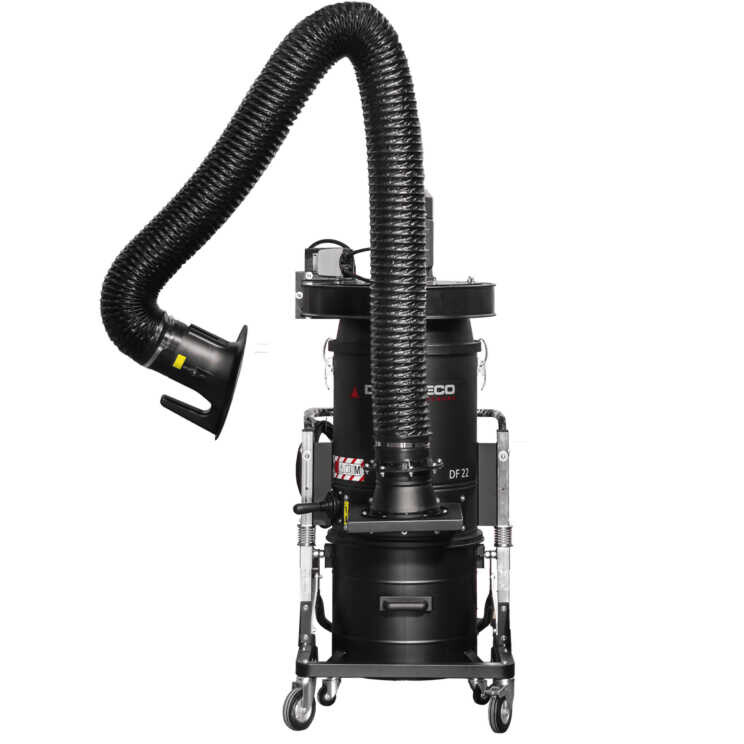

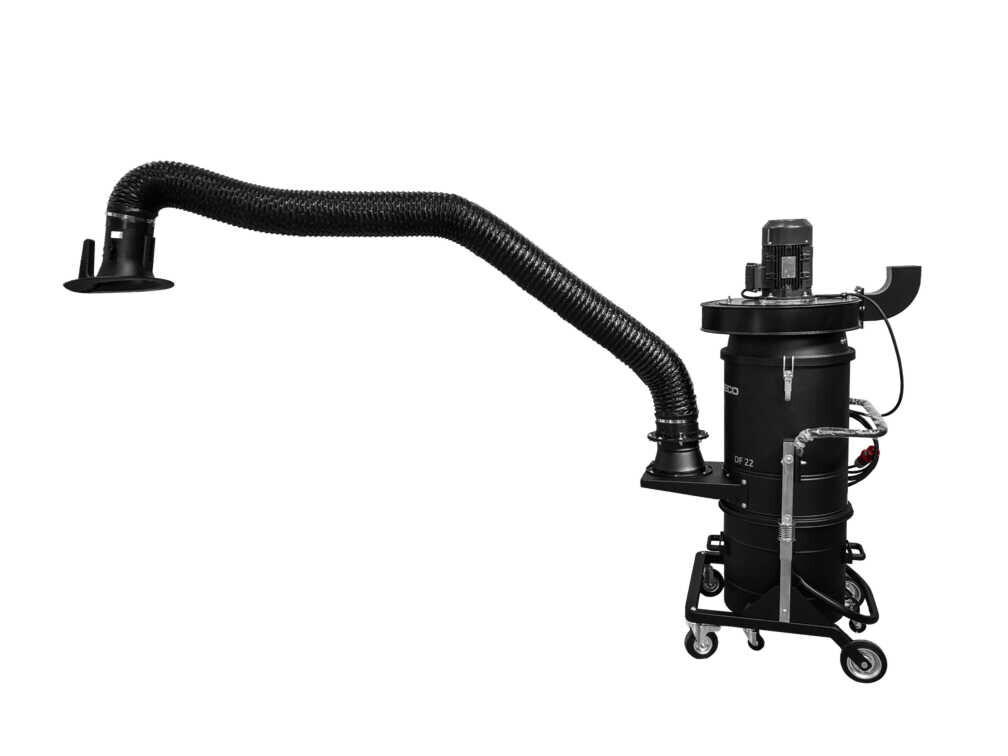

Avec un bras d'aspiration installé, la machine devient un poste de captage autonome. Le bras articulé se positionne au-dessus ou à côté de la zone de travail et se repositionne à volonté selon la tâche. C'est la solution pour un poste manuel, un établi de meulage ou de soudure, ou une opération dont la localisation varie.

En raccordement direct sur machine de production, le dépoussiéreur est branché sur la sortie d'une machine générant de la poussière et capte en continu pendant le cycle de production, sans intervention d'un opérateur.

Le bras d'aspiration est également disponible en version ATEX.

Collecte et manutention

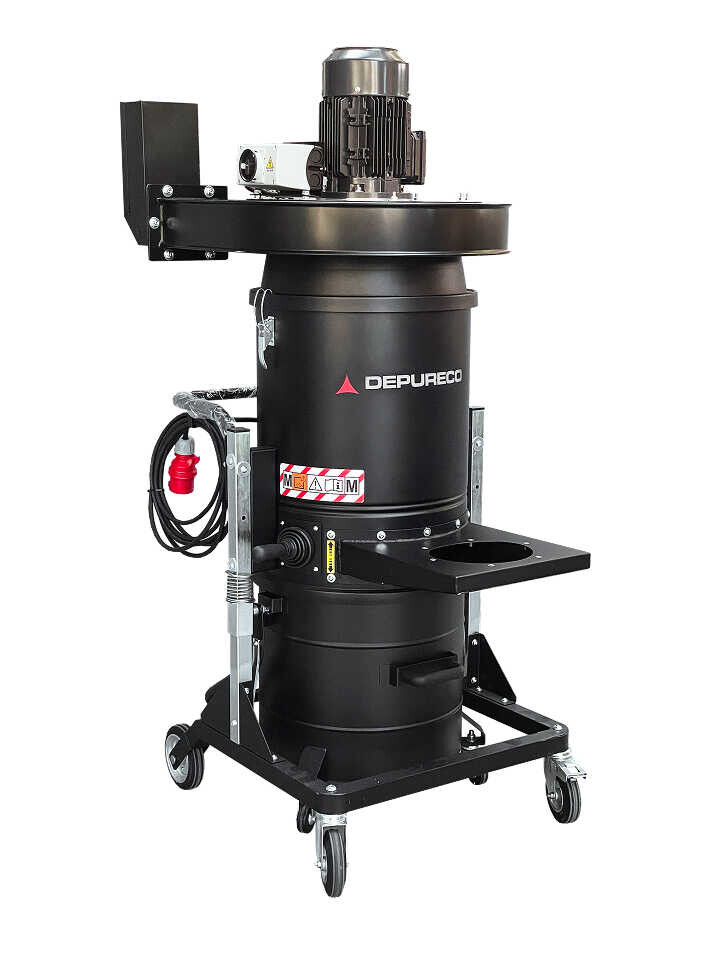

La poussière captée est recueillie dans une cuve en acier de 65 litres. La machine mesure 660 × 800 mm au sol pour 1 630 mm de hauteur et pèse 110 kg pour le DF 075, 120 kg pour le DF 22. Elle est montée sur un châssis à roues, ce qui autorise le repositionnement entre postes sans démontage.

Applications types

Postes de meulage, ponçage, ébavurage et polissage, soudure, découpe, transvasement de poudres, ateliers de mécanique, plasturgie, industrie du bois, agroalimentaire, chimie. Toute situation où la poussière est générée en continu à un point identifié et doit être captée avant dispersion, notamment dans le cadre d'une démarche de prévention de l'exposition des opérateurs.

Version ATEX

Une déclinaison certifiée ATEX de cette gamme est disponible pour les emplacements soumis à zonage, machine comme bras d'aspiration. Les caractéristiques et le domaine d'emploi diffèrent de la version standard présentée ici.

Caractéristiques techniques

Communes aux deux modèles

Comparatif des deux modèles

Les valeurs de débit et de dépression varient selon le diamètre de raccordement retenu.

Filtration (identique sur les deux modèles)
