ATLAS - aspirateur industriel haute dépression

Description :

Un équipement de manutention pneumatique

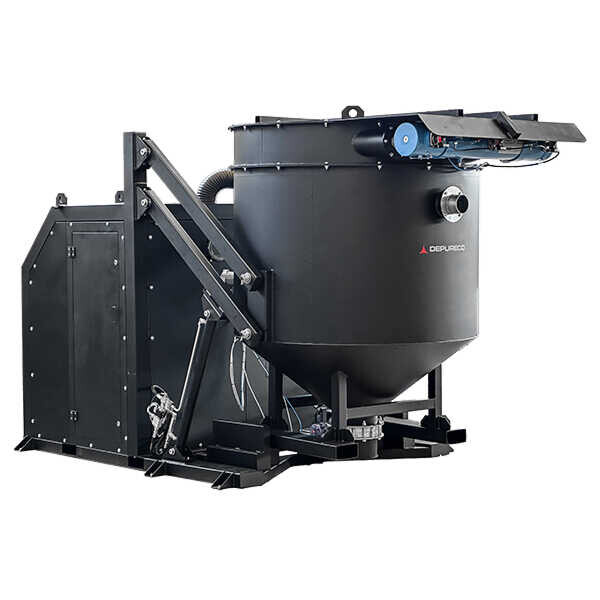

L'ATLAS est un aspirateur industriel triphasé de très grande puissance, conçu pour l'aspiration et le déplacement de volumes importants de matière dans l'industrie lourde. Sa vocation dépasse le nettoyage : il s'agit d'un outil de transfert pneumatique capable de reprendre, transporter et décharger de grandes quantités de solides, de poussières ou de copeaux.

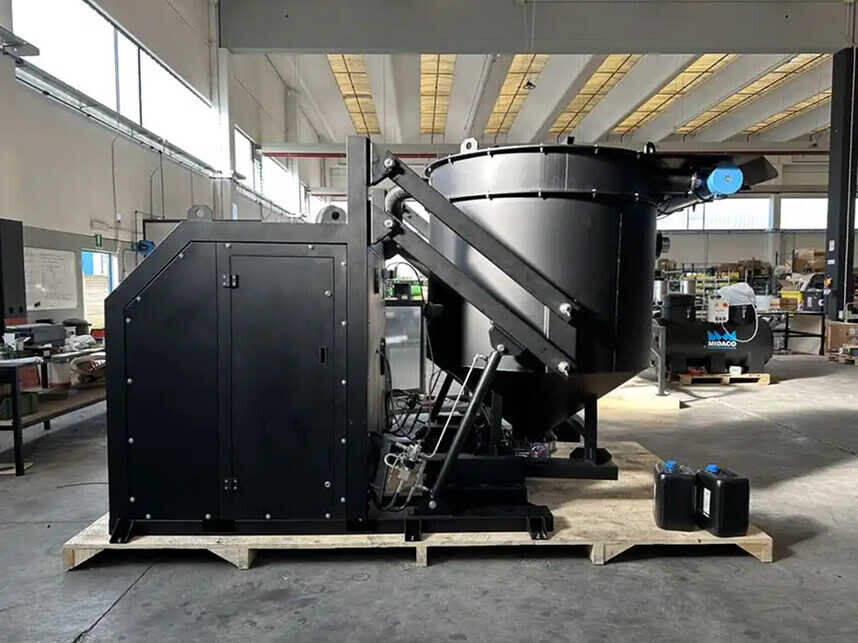

L'échelle est sans commune mesure avec le reste des aspirateurs mobiles. Près de 3,75 mètres de long, une bouche de Ø 130 mm, une trémie à déchargement hydraulique et une surface filtrante de 520 000 cm². C'est un équipement de site, dimensionné pour les carrières, la métallurgie lourde, les cimenteries, les fonderies et les chantiers de curage.

Deux technologies d'aspiration, deux logiques

C'est le choix structurant de la gamme, et il ne se résume pas à une question de puissance.

La version à turbine à canal latéral fonctionne selon le principe d'accélération dynamique de l'air. Elle atteint 4 450 mmH₂O de vide, soit environ 436 mbar, pour 1 100 m³/h. Son avantage décisif est acoustique : 78 dB(A), un écart de 10 décibels avec les versions à lobes, ce qui correspond à une perception de bruit environ deux fois moindre.

Les versions à pompe volumétrique à lobes, dites Roots, reposent sur un principe différent : deux rotors trilobés entraînés par transmission à courroies et poulies déplacent un volume d'air fixe à chaque rotation. Cette géométrie génère un degré de vide plus élevé, jusqu'à 5 000 mmH₂O, soit environ 490 mbar, et surtout le maintient de façon stable quelle que soit la résistance du circuit. C'est ce qui permet d'aspirer sur de très longues distances, à travers des matériaux denses ou dans des configurations à forte perte de charge, là où une turbine s'effondrerait.

La contrepartie est le bruit : 88 à 90 dB(A) selon la puissance. Ce niveau impose des mesures de protection auditive pour les opérateurs, point développé plus bas.

Sur les deux technologies, une soupape de sûreté à vide protège l'unité d'aspiration en cas d'obstruction, et le fonctionnement continu est assuré avec un entretien réduit.

L'alimentation est en 400 V triphasé, 50/60 Hz.

Six cartouches, 520 000 cm², décolmatage automatique

La filtration est assurée par six cartouches en polyester de classe M (EN 60335-2-69), totalisant 520 000 cm² de surface filtrante avec une rétention à 1 micron. C'est plus de quatre fois la surface d'un aspirateur industriel haut de gamme classique.

Le décolmatage est automatique, par envoi d'air à contre-courant à travers les cartouches, à intervalles réglables et en séquence alternée. Pendant qu'une cartouche est nettoyée, les cinq autres continuent de filtrer : l'aspiration ne s'interrompt jamais, y compris sur les poussières les plus fines et les plus colmatantes.

Trémie hydraulique et déchargement

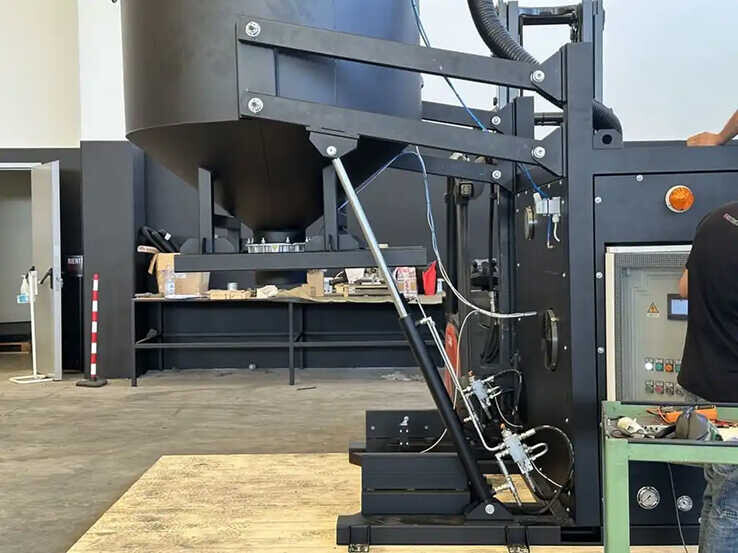

Le matériau est recueilli dans une trémie de grande capacité à déchargement hydraulique. Un vérin fait basculer l'ensemble pour vider directement dans une benne, un conteneur ou un point de reprise, sans manutention manuelle et sans remise en suspension de la poussière.

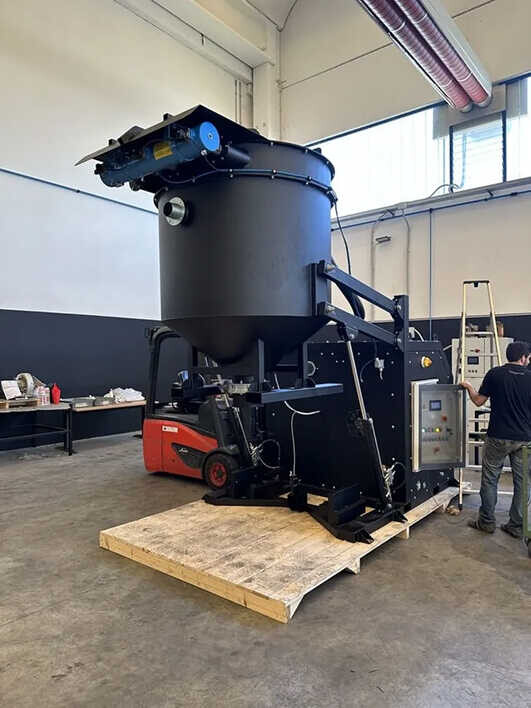

Plusieurs systèmes de déchargement sont proposés selon la nature du matériau et la configuration du site. Un support pour chariot élévateur est inclus de série pour le repositionnement de la machine.

Commande et intégration

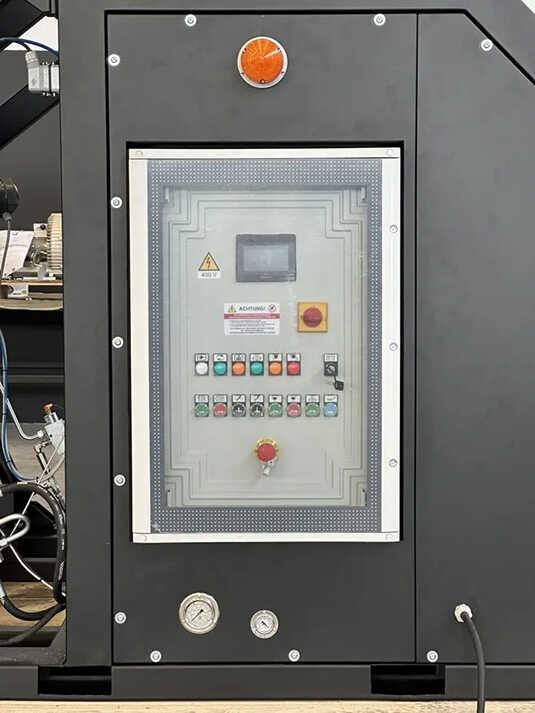

Une armoire électrique et une commande à distance sont incluses de série sur les quatre configurations. La machine peut donc être pilotée depuis un poste déporté ou asservie à un process, ce qui la rend intégrable dans une installation d'aspiration ou une chaîne de reprise de matière.

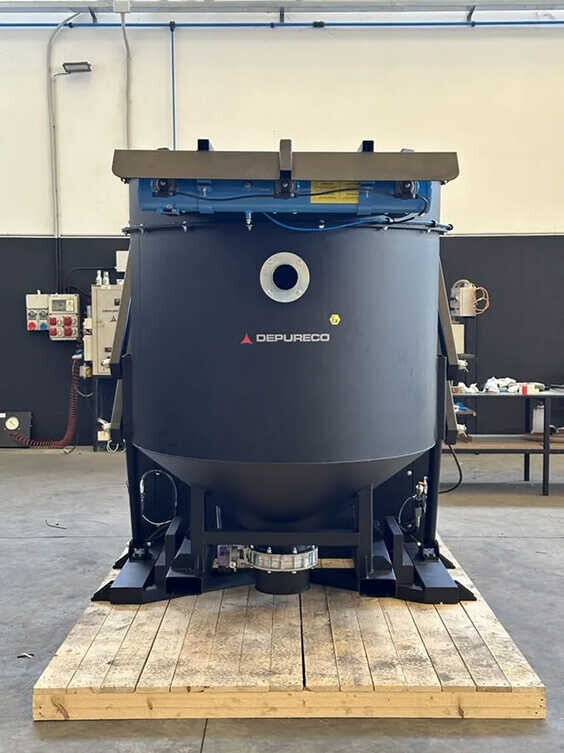

La bouche d'aspiration de Ø 130 mm est calibrée pour les débits de cette gamme et le passage de matériaux grossiers.

Mobilité sur remorque

L'unité peut être montée sur remorque pour être transportée et positionnée sur n'importe quel site d'intervention. C'est ce qui distingue l'ATLAS d'une installation fixe : la même machine peut servir plusieurs sites, plusieurs chantiers ou plusieurs postes selon un planning.

La remorque n'est pas fournie. Elle doit être commandée séparément ou fournie par l'utilisateur, avec les contraintes d'homologation routière correspondantes.

Pour le transport, la structure se rétracte : la hauteur passe de 2 993 mm en configuration de travail à 2 063 mm en position compacte, ce qui autorise le passage sous la plupart des ouvrages et l'entrée en bâtiment industriel.

Applications types

Carrières et industries extractives, cimenteries, fonderies et métallurgie lourde, sidérurgie, verrerie, chantiers de curage et de dépollution, reprise de matière en vrac, nettoyage de silos et de fosses, industries du recyclage. Toute application où le volume de matière à déplacer se compte en tonnes et non en litres.

Caractéristiques techniques

Communes aux quatre configurations

Comparatif des quatre configurations

Conversions en mbar calculées à partir des valeurs constructeur, à titre indicatif.

Filtration (identique sur les quatre configurations)
